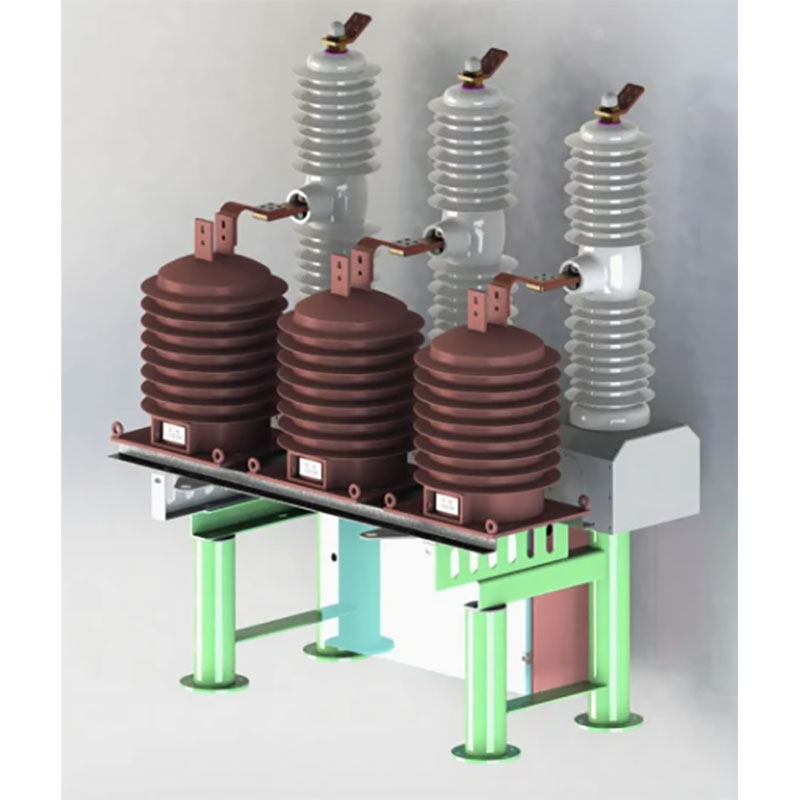

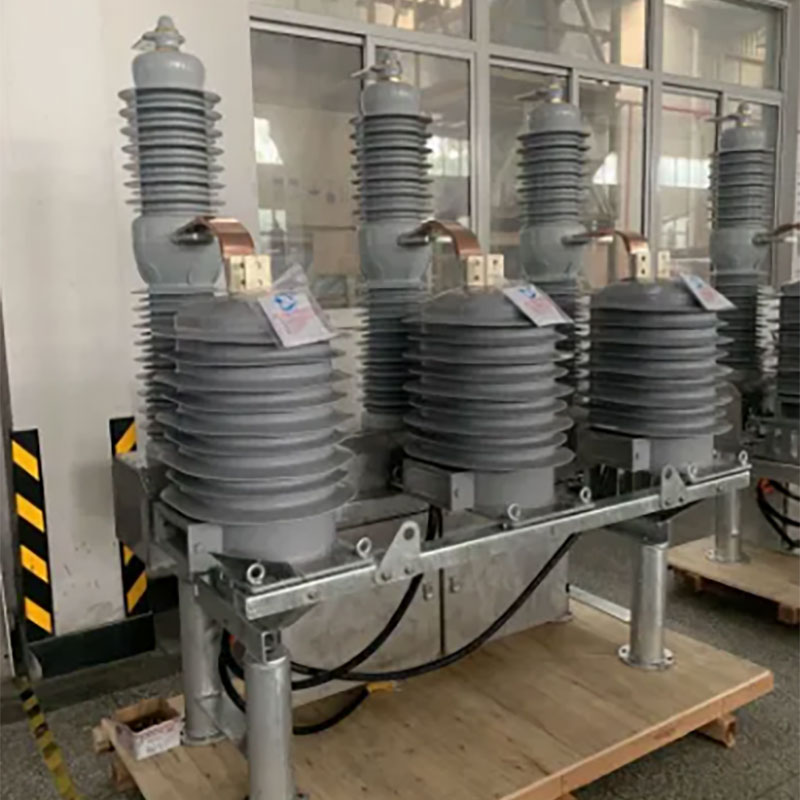

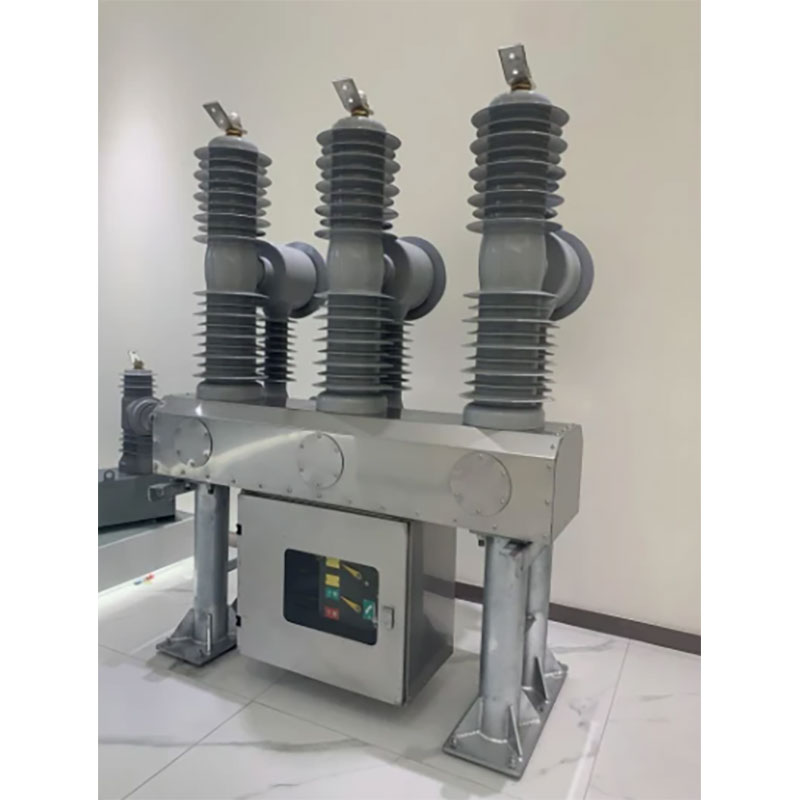

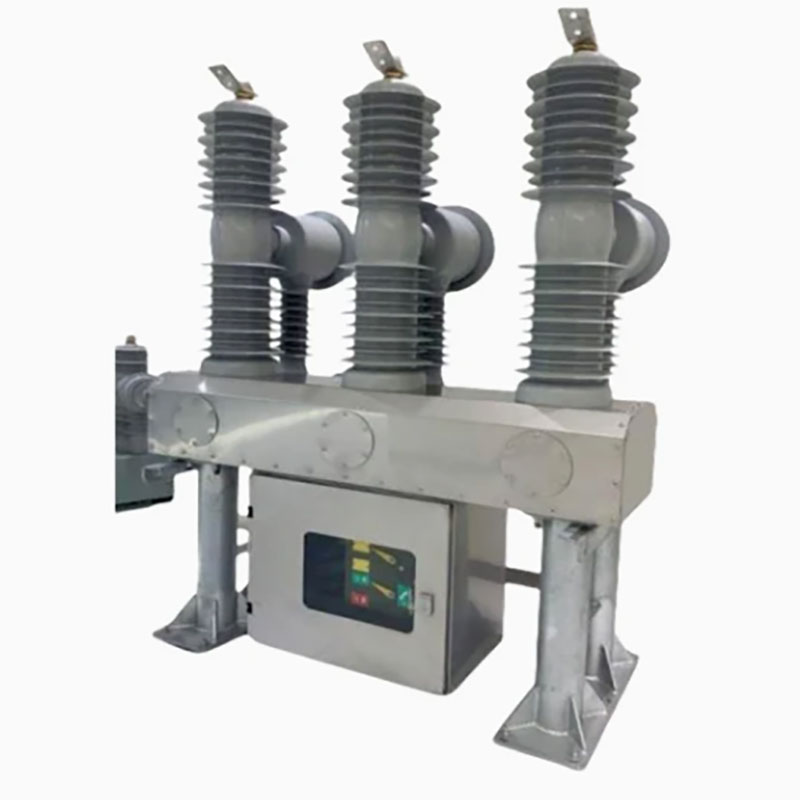

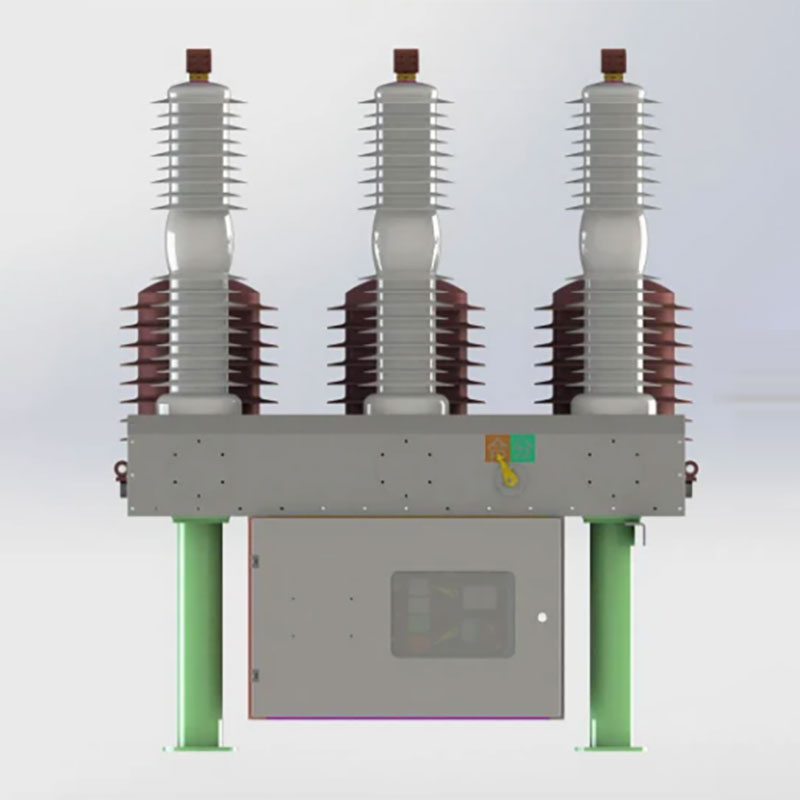

Вакуумски прекидач вакумског круга

Вакуумски прекидач вакуумског круга произвео је Даху Елецтриц је спољна дистрибутивна јединица називног напона 40,5 кВ и фреквенција 50 Хз, која је применљива на хранилица за увлаке и индустријско и рударско предузеће које је потребна општа заштита, контрола и чест рад прекидача.

Пошаљи упит

Опис производа

Главно тело прекидача круга садржи усисавање, једноставну структуру, моћан начин прекида и дугог радника. Пољак је направљен од епоксидне смоле / силиконске гумене композитне изолатора, уља и СФ6 гаса, овај чврсти изолирани вакуумски прекидач дизајниран је навијесно пријатељски.

Након употребе композитне изолационе структуре, спољни вакуумски прекидач испуњава захтеве ваздушне удаљености и путеве у нормалним радним условима и ефикасно смањују јачину прекидача круга, главне проводљиве петље вакуумског прекида и динамичке и статичке проводљивости уграђене су у изолационом цилиндру, тако да је фаза само 300 мм. Електрични прикључци Главне спојеве су све фиксне везе са великом поузданошћу.

Детаљи о производу

Модуларни механизам

Модуларни дизајн механизма, високо стандардизована структура;

Механизам је лако саставити / раставити и лако се одржавати;

Висока поузданост са мање бројева делова

Интегрисана ручка за пуњење, чини рад практичним и једноставним

Пољак типа Пот

Околиши прилагођени изолациони материјал, ПА66 пружа лагану тежину, високе диелектричне перформансе;

Рециклирање и лако одлагање након животне циклуса производа;

Исплатив и поуздан;

Вакуумски прекидач

У потпуности испуњава захтеве ИЕЦ и ГБ стандарда;

Комплетна блокирање, спречавање меморирања и пружање безбедности у раду;

Модуларни дизајн, скраћено време испоруке;

Мали отварање скока и одличне перформансе;

Предност перформанси

Производ је опремљен постојан стални радни механизам за управљање магнетом, механизам је опремљен трајним магнетом, што је стални магнет који ће се одржавати шансом за одржавање у отвореном и затвореном стању, у поређењу са конвенционалним пролећним ланцем, тако да је поузданост прекидача знатно побољшана.

Главна техничка спецификација

Технички параметри
Снимање бр.	Артикал			Јединица	Вредност
1	Називни напон			кв	40.5
2	Оцењена изолација Ниво (ниво мора: 1000м)	1 мин снаге учесталост издржати напон	Суви тест		95
			Влажни тест (земља напољу изолација)		85
		Муњени импулс издржати Напон (врх) 1.2 / 50ус			200
3	Називна струја			A	1600/2500
4	Називна фреквенција			Хз	50/60
5	Оцењена прекида струје кратког круга			тхе	31.5
6	Оцењена оперативна секвенца			О-0.3С-ЦО-180С- ЦО-180С-Ц
7	Оцењено пробијање кратког круга			пролаз	20
8	Оцењени струји за затварање кратког споја (врх)			тхе	80
9	Оцењени врхунски шумски тренутак				50
10	Оцењено кратко време издржати струју				31.5
11	Потпуно пробијање времена			S	<0.125
12	Оцењено трајање кратког споја				4
13	Механички живот			пролаз	10000
14	Оцењени радни напон и помоћни круг напон			V	110/220

Механички карактеристични параметри прекидача круга

Снимање бр.	Артикал	Јединица	Вредност
1	Контакт одобрење	мм	18 ± 1
2	Контактирајте овертравел	мм	6 ± 1
3	Брзина отварања	М / с	1.6 ± 0,2
4	Брзина затварања	М / с	0,8 ± 0,2
5	Симултаност три фазне отварања и затварања	МС	≤2
6	Фазна удаљеност	мм	680 ± 2
7	КОНТАКТ ЦОНТИНГ ВРЕМЕ од одскакивања	МС	≤3
8	Отпорност на сваку фазу проводљивог круга	беба	≤60
9	Време затварања	МС	25 ~ 60
10	Време отварања	МС	20 ~ 50
11	Називна фреквенција снаге мотора за складиштење енергије	W	110
12	Називни напон мотора за енергију Сторае	V	220
13	Макс. / Мин.мотор напон		120% / 80%
14	Оцењено затварање оперативног напона		220
15	Макс. / Мин. Затварање оперативног напона		120% / 80%
16	Називни отвор на радном напону		220
17	Макс. / Мин. Отварање оперативног напона		120% / 65%

Технички параметри радног механизма
Снимање бр.	Артикал		Јединица	Вредност
1	Оцењени радни напон	Отварање упутства	V	АЦ220
		Затварање Триппера		АЦ220
2	Оцијењено отпорност	Отварање упутства	Ω	56
		Затварање Триппера		56
3	Оцењена фреквенција снаге излазне снаге	Отварање упутства	W	320
		Затварање Триппера
4	Фреквенција мотора за складиштење енергије			110
5	Називни напон складиштења моторне енергије		V	АЦ220
6	Време складиштења енергије		S	≤10
