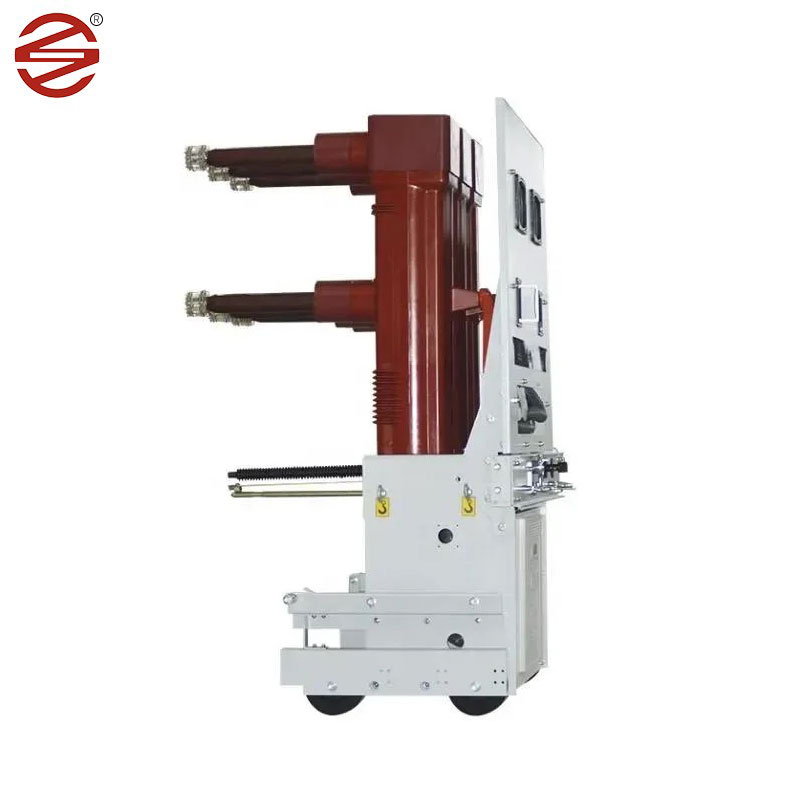

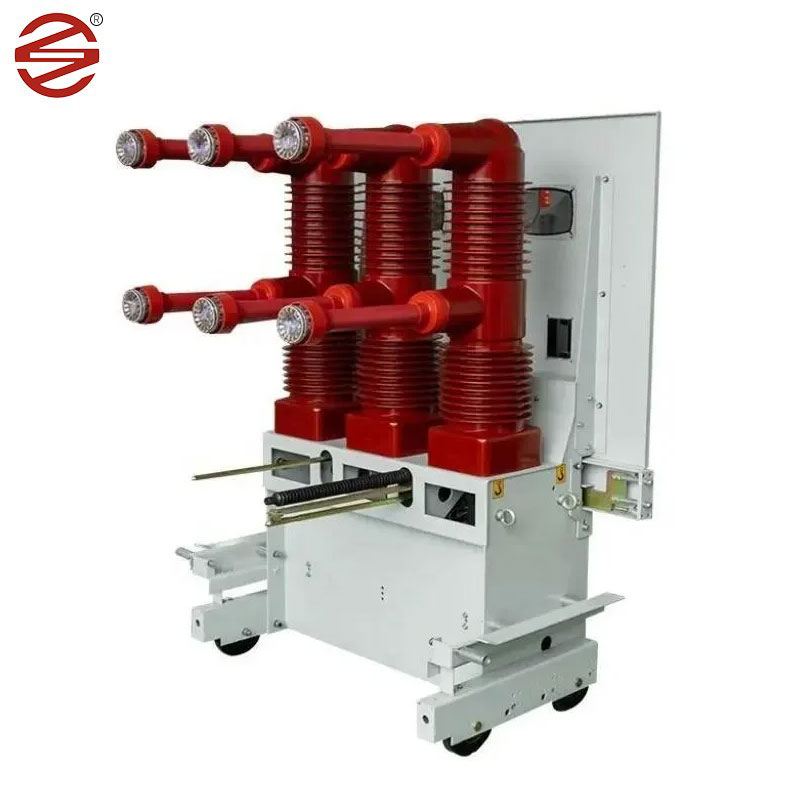

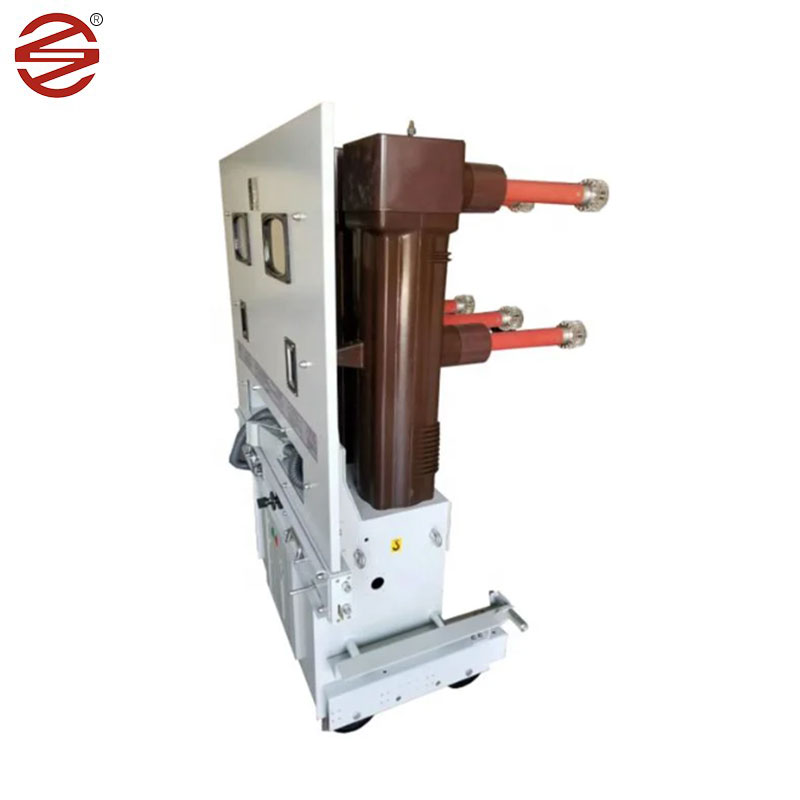

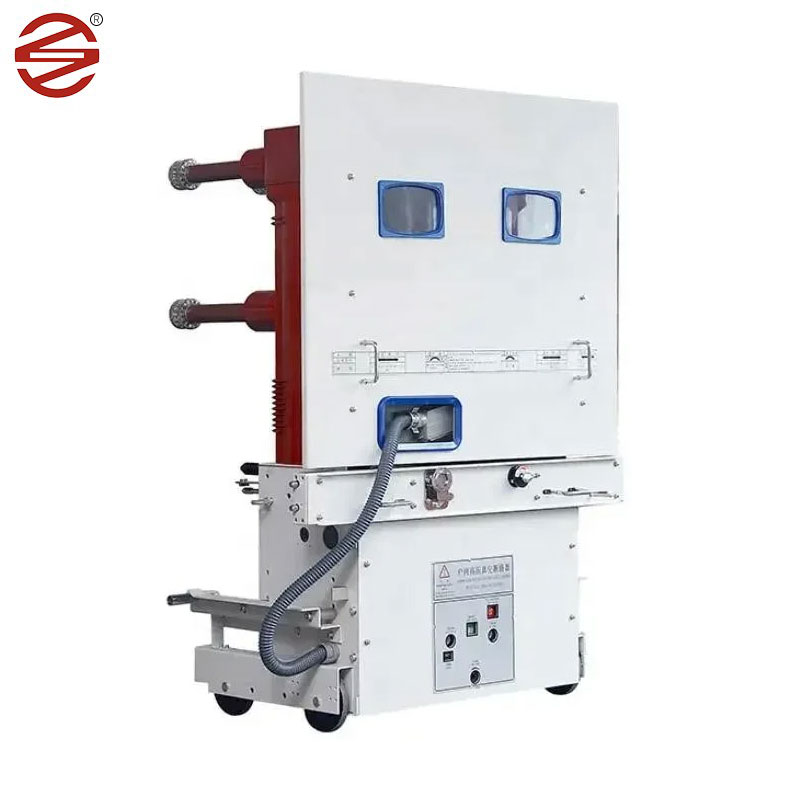

40.5кВ Вакуумски прекидач

Прекидач вакуумског круга 40.5кВ Произвођач ДАХУ Елецтриц је погодан за трофазни АЦ 50Хз, 40.5КВ систем. Може се користити за индустријска и рударска предузећа, електране и подстанице као струју струје оптерећења, струја грешке у преоптерећењу струја и погодна је за честе пригоде рада. Овај прекидач усваја структуру распоређивања у порасту и надоле, која ефикасно смањује дубину прекидача круга. И усвојите композитну изолациону структуру, трофазну комору за гашење АРЦ-а и придружено набијено тело одвојено од стране три независне епоксидне изолационе гранате.

Пошаљи упит

Опис производа

Након употребе композитне изолационе структуре, прекидач за вакуумски прекидач 40.5кВ испуњава услове растојања ваздуха и путеви у оквиру нормалних радних услова и ефикасно смањују јачину прекидача круга, главне проводљиве петље вакуумског прекида и динамичке и статичке проводљиве везе инсталирају се у изолационом цилиндру, тако да је фаза само 300 мм. Електрични прикључци Главне спојеве су све фиксне везе са великом поузданошћу.

Детаљи о производу

Модуларни механизам

Модуларни дизајн механизма, високо стандардизована структура;

Механизам је лако саставити / раставити и лако се одржавати;

Висока поузданост са мање бројева делова

Интегрисана ручка за пуњење, чини рад практичним и једноставним

Пољак типа Пот

Околиши прилагођени изолациони материјал, ПА66 пружа лагану тежину, високе диелектричне перформансе;

Рециклирање и лако одлагање након животне циклуса производа;

Исплатив и поуздан;

Вакуумски прекидач

У потпуности испуњава захтеве ИЕЦ и ГБ стандарда;

Комплетна блокирање, спречавање меморирања и пружање безбедности у раду;

Модуларни дизајн, скраћено време испоруке;

Мали отварање скока и одличне перформансе;

Предност перформанси

Производ је опремљен постојан стални радни механизам за управљање магнетом, механизам је опремљен трајним магнетом, што је стални магнет који ће се одржавати шансом за одржавање у отвореном и затвореном стању, у поређењу са конвенционалним пролећним ланцем, тако да је поузданост прекидача знатно побољшана.

Главна техничка спецификација

пројекат		јединица	Параметар
Називни напон		кв	40.5
Називна струја		A	1250		1600	2000,2500
Оцењено прекид кратког круга		тхе	25	31.5	25	31.5
Динамичка стабилна струја (вршна вредност)		тхе	63	80	63	80
4С термичка стабилна струја		тхе	25	31.5	25	31.5
Оцењена струја израде кратког споја (вршна вредност)		тхе	63	80	63	80
Пробијање времена оцењеног кратког струје		Пролаз	20
Оцењена оперативна секвенца			О-0,3 С-ЦО-180 С-ЦО
Оцењена изолација навођење	1мин фреквенција снаге издржава напон	кв	95
	Мурни импулс издржава напон (вршна вредност)		185
Механички живот		Пролаз	10000
Оцењено је отварање и струја појединачних кондензатора		A	630
Оцењена банковна банка на бацк-то-бацк-у		A	400
Напон оцијењеног напона за складиштење енергије		V	АЦ, ДЦ: 110; 220
Оцењена снага мотора за складиштење енергије		W	≤230
Време складиштења енергије мотора за складиштење енергије		S	≤15
Називни напон затварања и отварања завојнице		V	ДЦ: 110; 220
Називна струја затварања и отварања завојнице		A	1.05 (110В) 0.96 (220В)
Контакт отварање		мм	20 ± 2
Контакт удар		мм	7,5 ± 1,5
Трофазна комбинација различитих периода		МС	≤2
Време одскока контакта затварање		МС	≤3
ОТПОРА ГЛАВНОГ КРВА (искључујући зидни контакт)		беба	≤40
