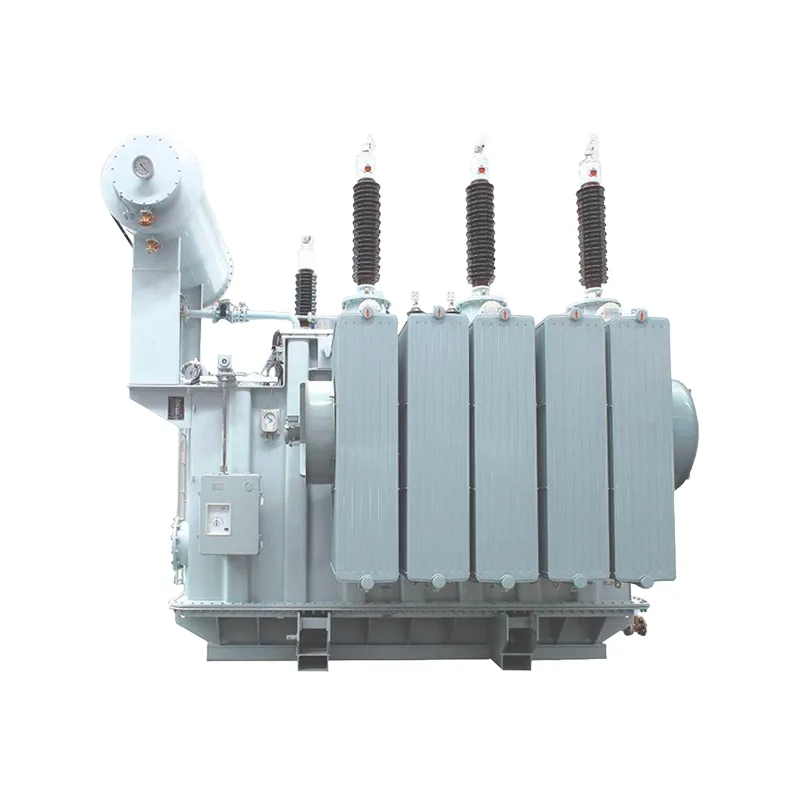

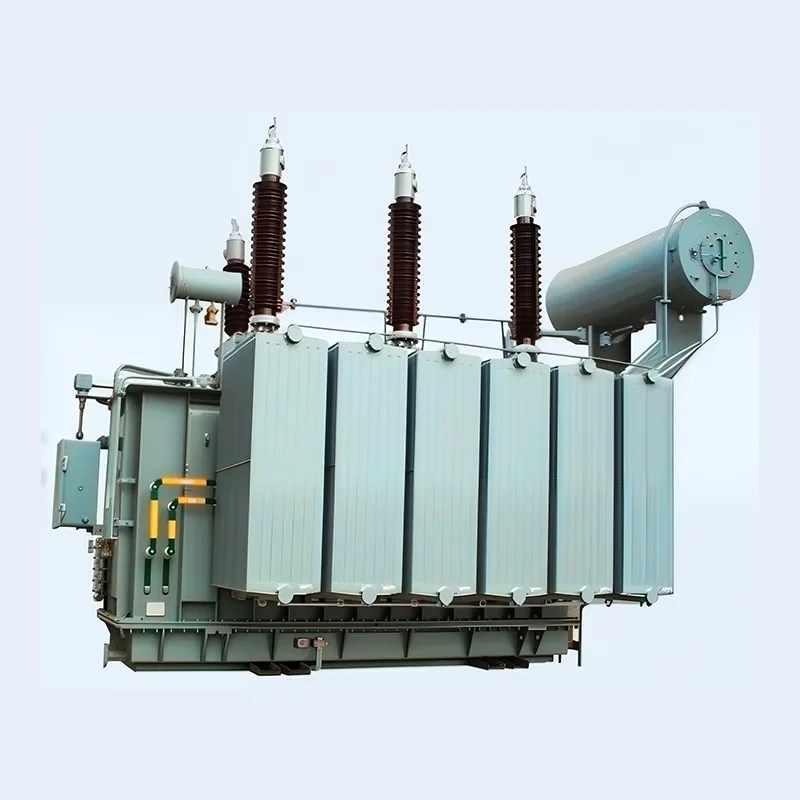

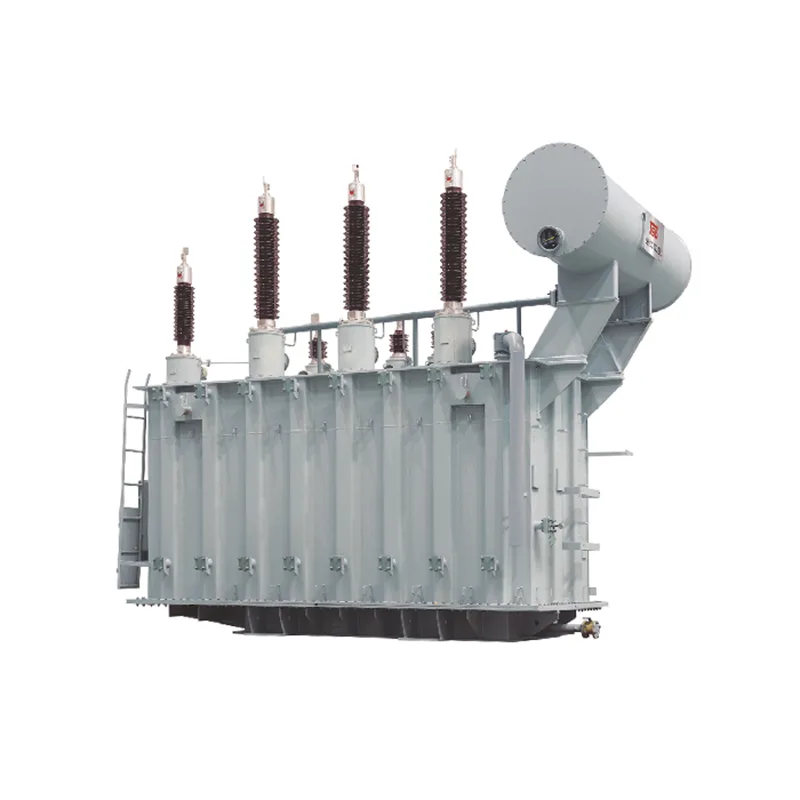

110КВ енергетски трансформатор уроњен у уље

Даху Елецтриц је професионални произвођач и добављач 110КВ енергетских трансформатора утопљених у уље у Кини. Овај производ је веома стабилан, економичан и поуздан у перформансама, погодан је за електране, трафостанице, као и велика индустријска, рударска и петрохемијска предузећа.

Пошаљи упит

Опис производа

Детаљи о производу

1. Трансформатор високог притиска, користите јапански Тосхиба софтвер за анализу и јединствене процедуре израчунавања и валидације наше компаније. Да бисмо осигурали перформансе производа, дизајнирамо и тестирамо језгро трансформатора снаге 110КВ уроњеног у уље, завојницу, тело машине, оловну жицу, резервоар за уље и друге делове машине.

2. Наш производ ССЗ11-40000/110 прошао је носивост кратког споја и сва рутинска испитивања типа Националног центра за надзор и инспекцију квалитета трансформатора.

3. Овај производ има карактеристике стабилности, економичности, поузданости и заштите животне средине, погодан је за електране, трафостанице и велика индустријска, рударска и петрохемијска предузећа.

Предности производа

1、Потпуно запечаћена и изолована структура може гарантовати сигурност особе.

2、Економичан и ефикасан за смањење губитка мреже и трошкова рада.

3、110КВ уљни трансформатор снаге се не користи само за прстенасту мрежу већ и терминал.

4、Мали губици, ниска бука, супериорне перформансе.

5、Ниска температура, способност преоптерећења.

6 、Трансформатор усваја посебну структуру и његове изузетне предности је висок квалитет.

Тецхницал Параметер

6300кВА~120000кВА трансформатор са два намотаја са НВТЦ

Називни капацитет (кВА)	Називни напон и опсег одвајања			Вецтор група	Но-лоа лоша струја (%)	Импедансни напон (%)	Губици без оптерећења (кВ)	На губитке оптерећења (кВ)
Називни капацитет (кВА)	Хигх вокаге	Таппинг ранге	Низак напон	Вецтор група	Но-лоа лоша струја (%)	Импедансни напон (%)	Губици без оптерећења (кВ)	На губитке оптерећења (кВ)
6300	110,121	*2к2,5%	6.3, 6.6, 10.5,11	ИНд11	0.77	10.5	9.3	36
8000					0.77		11.2	45
10000					0.72		13.2	53
12500					0.72		15.6	63
16000					0.67		18.8	77
20000					0.67		22	93
25000					0.62		26	110
31500					0.6		30.8	133
40000					0.56		36.8	156
50000					0.52		44	194
63000					0.48		52	234
75000					0.42		59	278
90000					0.38	12-14	68	320
120000					0.34	12-14	84.8	397

6300кВА~100000кВА трансформатор са три намотаја са НВТЦ

Оцењено капацитет (кВА)	Називни напон и опсег одвајања			Вецтор грОА	Но-лонд цуррет (%)	Напон импедансе (%)		Без оптерећења губитке (кВ)	На оптерећење губитке (кВ)
Оцењено капацитет (кВА)	Висок напон	Средњи напон	Низак напон	Вецтор грОА	Но-лонд цуррет (%)	Степ уп	Спусти се	Без оптерећења губитке (кВ)	На оптерећење губитке (кВ)
6300	110=2* 2,5%,121 *2к2,5%	35,38.5	6.3, 6.6, 10.5,11	ИНин0д11	0.82	ХВ-МВ: 17.5-18.5 ХВ-ЛВ:10.5 МВ~ЛВ:6.5	ХВ-МВ:10.5 ХВ-ЛВ: 17.5-18.5 МВ-ЛВ:6.5	11.2	47.0
8000					0.78			13.2	56.0
10000					0.74			15.8	66.0
12500					0.70			18.4	78.0
16000					0.66			22.4	95.0
20000					0.65			26.4	112.0
25000					0.6			30.8	133.0
31500					0.6			36.8	157.0
40000					0.55			43.6	189.0
50000					0.55			52.0	225.0
63000					0.50			61.6	270.0
75000					0.50			70.2	307.7
80000					0.50			73.7	323.0
100000					0.50			87.1	381.8

6300кВА~100000кВА трансформатор са два намотаја са ОЛТЦ

Оцењено капацитет (кВА)	Називни напон и опсег точења			Вецтор група	Не-оад тренутни (%)	Глас импеданце (%)	Губици без губитака (кВ)		На губитке оптерећења (кВ)
	Хигхвеитаге	Таппинг ранге	Низак напон0
6300	110	*8к 1,25%	6.3, 6.6, 10.5.11	ИНд11	0.8	10.5	10		36
8000					0.8		12		45
10000					0.74		14.2		53
12500					0.74		16.8		63
16000					0.69		20.2		77
20000					0.69		24		93
25000					0.64		28.4		110
31500					0.64		33.8		133
40000					0.58		40.4		156
50000					0.58		47.8		194
63000					0.52		56.8		234

75000
					0.63			64.7	266.7
80000					0.63			67.9	297.9
100000					0.63			80.3	330.9

6300кВА~100000кВА трансформатор са три намотаја са ОЛТЦ

Оцењено капацитет (кВА)	Називни напон и опсег одвајања			Вецтор група.п	Без оптерећења струја (%)	Импедансни напон (%)	Без оптерећења губитке (кВ)	На оптерећење губитке (кВ)
Оцењено капацитет (кВА)	Хигхвцитаге	Средњи напон	Низак напон	Вецтор група.п	Без оптерећења струја (%)	Импедансни напон (%)	Без оптерећења губитке (кВ)	На оптерећење губитке (кВ)
6300	110±8к 12,5%	35,37.38.5	6.3, 6.6, 10.5.11	ИНин0д11	0.95	ХВ-МВ:10.5 ХВ-ЛВ:17,5~18,5 МВ-ЛВ:6.5	12.0	47
8000					0.95		14.4	56
10000					0.89		17.1	66
12500					0.89		20.2	78
16000					0.84		24.2	95
20000					0.84		28.6	112
25000					0.78		33.8	133
31500					0.78		40.2	157
40000					0.73		48.2	189
50000					0.73		56.9	225
63000					0.67		67.7	270
75000					0.84		77.2	307.7
80000					0.84		81.0	323
100000					0.84		95.7	381.8
